ELK

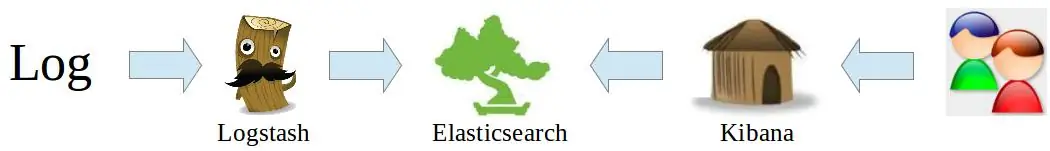

Elasticsearch + Logstash + Kibana
Elasticsearch는 Apache의 Lucene을 바탕으로 개발한 실시간 분산 검색 엔진이며,
Logstash는 각종 로그를 가져와 JSON형태로 만들어 Elasticsearch로 전송하고,
Kibana는 Elasticsearch에 저장된 Data를 사용자에게 Dashboard 형태로 보여주는 솔루션이다.
http://elastic.co 사이트 오픈소스 제품

장점

Google Analytics(GA)의 데이터로 사이트 접속 통계를 구할 경우 원하는 대로 데이터를 획득하기 어렵다.
자체 서버의 모든 로그를 100% 수집할 수 있기 때문에 데이터에 대한 신뢰성이 높다.
파라미터 값별로 통계를 볼 수 있기 때문에 정확한 데이터 분석이 가능하다.
검색엔진(lucene)이 포함되어 있어, 빠르게 데이터를 검색할 수 있다.
모두 오픈소스이며 자유롭게 사용이 가능하다.

사전 준비

로그수집 서버(AWS 추천)
- aws 접속 key가 있는 경우
- 윈도우에서 git bash 추천(http://git-scm.com). putty 접속보다 쉬움
리눅스 서버 CentOS 또는 Ubuntu
Java 1.8 이상

nginx 설치(샘플용)

text
sudo dnf install nginx -y
sudo service nginx start
curl -i http://localhost
sudo chmod 644 /var/log/nginx
sudo chown -R ec2-user:ec2-user /usr/share/nginx/html
echo "<h1>Hello World</h1>" > /usr/share/nginx/html/hello.html

more nginx 설치

jdk 1.8

text
sudo dnf remove java-1.7.0-openjdk.x86_64 -y
sudo dnf install java-1.8.0-openjdk-devel.x86_64 -y

more install

system env

check env

text
ulimit -a

set

text
sudo vi /etc/security/limits.conf

text
ec2-user hard nofile 65536
ec2-user soft nofile 65536
ec2-user hard nproc 65536
ec2-user soft nproc 65536

text
sudo vi /etc/rc.local

text
echo 1048575 > /proc/sys/vm/max_map_count

text
sudo sysctl -w fs.file-max=65536
cat /proc/sys/fs/file-max

text
sudo reboot

AWS 포트 설정

EC2 Security Groups
외부 접근 포트 추가(inbound)
- http(80)

설치

Elasticsearch
Kibana
Logstash (FluentD로 대치 가능)
버전을 맞춰서 작업하는 것이 좋지만, 최신 버전으로 작업해도 동작함(2016/04/03 현재)
Elasticsearch와 Kibana는 권장 버전을 맞춰야 함
설치 위치 ~/local/ 또는 /opt/ 권장

Elasticsearch 설치

text
mkdir ~/local
cd ~/local
wget https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-5.6.4.tar.gz
tar xvfz elasticsearch-5.6.4.tar.gz
ln -s elasticsearch-5.6.4 elasticsearch
cd elasticsearch
bin/elasticsearch -d
  # 데몬(백그라운드)로 실행. 옵션 -d를 빼면 터미널 접속해 있는 동안만 실행

실행 확인

text
curl -i http://localhost:9200/

Kibana 설치

text
cd ~/local
wget https://artifacts.elastic.co/downloads/kibana/kibana-5.6.4-linux-x86_64.tar.gz
tar xvfz kibana-5.6.4-linux-x86_64.tar.gz
ln -s kibana-5.6.4-linux-x86_64 kibana
cd kibana

text
bin/kibana
# background run
nohup bin/kibana &

curl localhost:5601

Logstash 설치

text
cd ~/local
wget https://artifacts.elastic.co/downloads/logstash/logstash-5.6.4.tar.gz
tar xvfz logstash-5.6.4.tar.gz
ln -s logstash-5.6.4 logstash
cd logstash

conf 파일 생성

text
mkdir logconf
vi logconf/nginx.conf

text
input {
    file {
        path => "/var/log/nginx/access.log"
        start_position => beginning
    }
}
filter {
    grok {
        match => { "message" => "%{COMBINEDAPACHELOG}"}
    }
    geoip {
        source => "clientip"
    }
}
output {
    elasticsearch {}
}

logstash 실행

text
# test
bin/logstash -f logconf/nginx.conf -t
# run
bin/logstash -f logconf/nginx.conf
# background run
nohup bin/logstash -f logconf/nginx.conf &

Filebeat with logstash

(Optional)
logstash forwarder(deprecated) 의 경량(lightweight) 버전
logstash plugin 설치

text
cd ~/local/logstash
./bin/logstash-plugin install logstash-input-beats

filebeat 설치

text
cd ~/local
wget https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-5.6.4-linux-x86_64.tar.gz
tar xvfz filebeat-5.6.4-linux-x86_64.tar.gz
ln -s filebeat-5.6.4-linux-x86_64 filebeat
cd filebeat
# elasticsearch 부분 #으로 주석 처리
  # output.elasticsearch:
    #hosts: ["localhost:9200"]
# logstash 부분 # 주석 해제
  output.logstash:
    hosts: ["localhost:5044"]

# filebeat.yml 내용 중 로그 위치 변경 `/var/log/nginx/*.log`

logconf/nginx.conf 파일 변경

text
input {
  beats {
    port => 5044
  }
}

실행

text
./filebeat -e -c filebeat.yml

start shell

text
echo "nohup ./filebeat -e -c filebeat.yml &" > start.sh
chmod +x start.sh
./start.sh

Kibana 통계

시각화(Visualize)

Terms(request.raw, clientip.raw, …) 또는 Filters(request: “/hello.html”, …) 이용해서 차트 생성
테이블, 라인차트, 파이차트, 지도 등 가능
만들어진 차트는 저장 가능

대시보드 만들기

저장된 차트를 한 화면에서 볼 수 있도록 추가, 레이아웃 가능

part 2

Logstash

필드 추가

text
field{
    mutate {
        add_field => {
            "reqs" => "%{request}"
        }
    }
}

분리

text
field{
    mutate {
        split => ["reqs", "?"]
        add_field => { "uri" => "%{[reqs][0]}" }
        add_field => { "req_uri" => "%{[reqs][0]}" }
#        add_field => { "querystring" => "%{[reqs][1]}" }
    }
}

필드 제거

text
    mutate {
        remove_field => [
            "reqs",
            "uri"
        ]
    }

파라미터 필드 만들기

text
filter {
    mutate {
        add_field => {
            "tmp" => "%{request}"
        }
    }
    if [tmp] =~ "\?" {
        mutate {
            split => [
                "tmp", "?"
            ]
            add_field => {
                "params" => "%{[tmp][1]}"
            }
        }
        kv {
            field_split => "&"
            source => "params"
            include_keys => [ "category", "utm_source" ]
            prefix => "param_"
        }
    }
}

또는

text
    # params
    if [request] =~ "\?" {
        kv {
            field_split => "&"
            source => "querystring"
            include_keys => [ "query", "redirectUrl" ]
            prefix => "param_"
        }
    }

이미지 제거

text
filter {
    if [message] =~ "^#|\.(css|js|ico|png|xml|jpg|JPG|gif|jpeg|eot|htc\?) " {
        drop {}
    }
}

문자열 체크

text
if [agent] =~ "Mediapartners" {
    drop {}
}
if [device] == "Spider" {
    drop {}
}

useragent 파싱

text
    useragent {
        source => "agent"
    }

timestamp 조정(apache log)

text
    date {
        match => [ "timestamp", "dd/MMM/yyyy:HH:mm:ss Z" ]
    }

text
   urldecode {
       field => "params"
   }

to integer

text
    mutate {
        convert => [ "bytes", "integer" ]
    }

하나 이상의 로그 포맷

text
filter {
    grok {
        match => [
            "message", "%{COMBINEDAPACHELOG}",
            "message", "%{COMMONAPACHELOG}"
        ]
    }
}

elsasticsearch index 설정

text
output {
  elasticsearch {
    hosts => "localhost:9200"
    manage_template => false
    index => "%{[@metadata][beat]}-%{+YYYY.MM.dd}"
    document_type => "%{[@metadata][type]}"
  }
}

replace

text
    mutate {
        gsub => [ 'message', '\\x22', '']
        gsub => [ 'message', '"@fields": {', '']
        gsub => [ 'message', '} }', '}']
        gsub => [ 'message', '@', '']
    }

geo_point

elasticsearch mappings

text
curl -XPUT http://localhost:9200/my_index/ -d '
{
  "mappings" : {
    "logs" : {
      "properties" : {
        "location" : { "type" : "geo_point"}
      }
    }
  }
}'

logstash conf

text
filter {
    csv {
        columns => ["lv","region_addr",
        "latitude","longitude","cnt"]
    }
    mutate {
        convert => {"longitude" => "float"}
        convert => {"latitude" => "float"}
        add_field => ["location", "%{longitude}"]
        add_field => ["location", "%{latitude}"]
    }
    mutate {
        convert => [ "location", "float" ]
    }
}

sample log

text
lv,region_addr,latitude,longitude,cnt
1,강원,37.88532579,127.729829,7

Kibana

https://okdevtv.com/mib/elk/kibana

elasticsearch

데이터 지우기
- curl -XDELETE http://localhost:9200/logstash*

Kibana 인증 with nginx

htpasswd 설치

text
sudo dnf install httpd-tools -y

text
sudo htpasswd -c /etc/nginx/htpasswd.users kibanaadmin

사용자 추가

text
sudo htpasswd /etc/nginx/htpasswd.users kenuheo

nginx 설정 추가

text
sudo vi /etc/nginx/nginx.conf

server_name: 아래 kibana 프록시 설정

text
        auth_basic "Restricted Access";
        auth_basic_user_file /etc/nginx/htpasswd.users;

        location / {
                sendfile off;
                proxy_pass         http://127.0.0.1:5601;
                proxy_redirect     default;
                proxy_http_version 1.1;
                proxy_set_header   Host              $host;
                proxy_set_header   X-Real-IP         $remote_addr;
                proxy_set_header   X-Forwarded-For   $proxy_add_x_forwarded_for;
                proxy_set_header   X-Forwarded-Proto $scheme;
                proxy_cache_bypass $http_upgrade;
                proxy_max_temp_file_size 0;
        }

nginx 재시작
- sudo service nginx start
5601 포트는 막고 80으로만 접속

Kibana with PM2

download from http://nodejs.org and install node.js

text
npm install -g pm2
cd ~/local/kibana
pm2 start bin/cli

check kibana status with pm2 list
pm2 logs path is placed in ~/.pm2/logs
